Солнечные коллекторы: принцип работы и преимущества для отоплени
Системы солнечного нагрева воды занимают особое место среди экологичных технологий: они просты, надёжны и способны обеспечить до 70 % годовой потребности дома в горячем водоснабжении. При грамотном проектировании они также уменьшают расходы на отопление межсезонья и переходные периоды. Планируя модернизацию инженерных сетей, многие владельцы сравнивают разные решения по экономике и эффективности, выясняя, например, сколько стоит установка солнечных батарей под ключ цена, чтобы совместить фотоэлектрические модули и тепловые коллекторы в единой системе. Разобравшись в принципе работы коллекторов, легче принять взвешенное решение о будущем энергопотреблении дома или бизнеса.
Принцип работы солнечных коллекторов
Коллектор преобразует солнечное излучение в тепловую энергию. Абсорбер внутри панели поглощает свет и нагревает теплоноситель — воду или незамерзающий раствор пропиленгликоля. Разогретый теплоноситель циркулирует через теплообменник бойлера косвенного нагрева, отдавая тепло хозяйственной воде. Далее охлаждённый теплоноситель возвращается в коллектор, и цикл повторяется.
Ключевые элементы системы
- Плоские или вакуумные панели с высокоселективным покрытием абсорбера.
- Циркуляционный насос, обеспечивающий движение жидкости по замкнутому контуру.
- Бойлер-аккумулятор — бак со встроённым теплообменником объёмом от 150 до 500 л.
- Контроллер, регулирующий работу насоса для поддержания оптимальной температуры.
- Расширительный бак, предохраняющий систему от избыточного давления.
Основные типы солнечных коллекторов
Плоские
Состоят из алюминиевой или медной пластины и трубок, закрытых стеклом. Эффективны весной и летом, устойчивы к граду, обслуживаются минимально. При низких температурах внешней среды теряют часть тепла, поэтому чаще применяются в регионах с мягкой зимой.

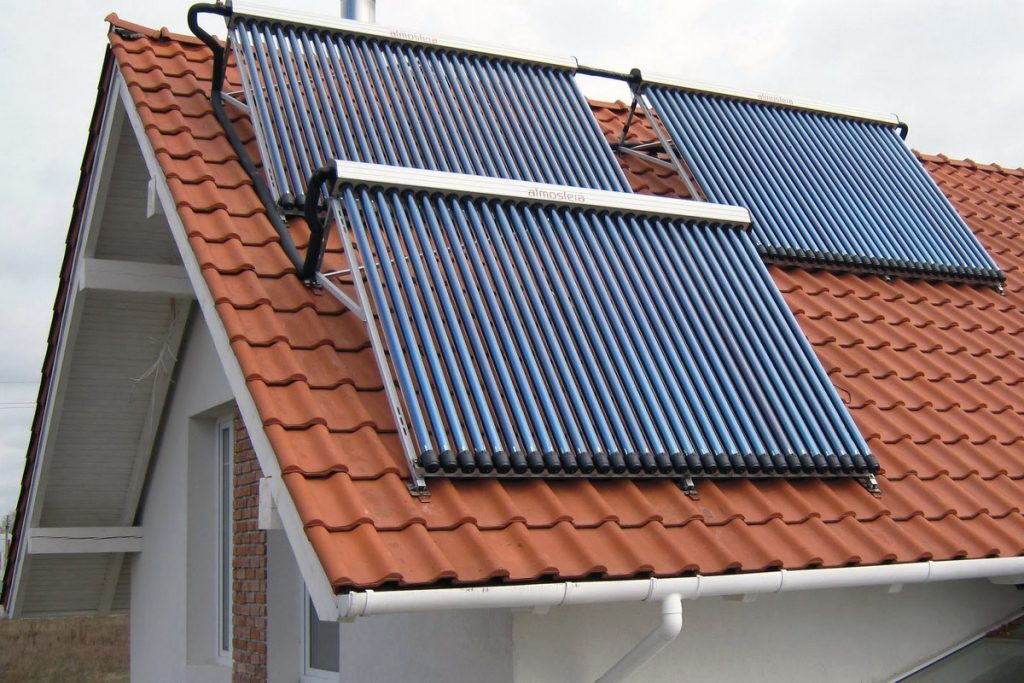

Вакуумные (трубчатые)
Абсорбер помещён внутрь стеклянных трубок, между стенками которых создан вакуум. Потери тепла почти отсутствуют, что обеспечивают высокую эффективность даже при –20 °C. Трубки легко заменяются по-одиночке и могут устанавливаться под разными углами к кровле.
Преимущества применения коллекторов
Сокращение расходов на энергию
При правильно подобранной площади панели экономят до 50 % затрат на отопление в межсезонье и до 90 % — на подогрев воды с апреля по октябрь. За счёт снижения нагрузки на газовый или электрический котёл уменьшается и частота сервисного обслуживания оборудования.
Надёжность и долговечность
Срок службы панелей превышает 20 лет, а основных компонентов гидравлического контура — 10–15 лет. Отсутствие движущихся частей в самих коллекторах сводит риск поломок к минимуму.
Экологичность
Использование возобновляемого тепла позволяет уменьшить выбросы СО₂ на 1–1,5 т в год на каждую семью, снижая углеродный след и повышая энергетическую независимость.
Комфорт и автономность
Бойлер-накопитель сохраняет тепло до двух суток, поэтому горячая вода остаётся доступной даже в пасмурную погоду или при кратковременных отключениях электроэнергии.
Этапы проектирования и установки
1. Энергетический расчёт
Инженер определяет суточное потребление ГВС, теплопотери здания и климатические параметры региона. На основании этих данных рассчитывается необходимая площадь коллекторов и объём бойлера.
2. Подбор оборудования
Выбор делаетcя между плоскими и вакуумными панелями, учитываются рабочие температуры, доступная площадь кровли и бюджет. Важно подобрать совместимый насос, контроллер и гидравлические фитинги из нержавеющей стали или латуни.
3. Монтаж
Крепежи устанавливаются на стропила или бетонную крышу с учётом ветровых нагрузок. Желательно ориентировать панели на юг под углом, равным широте местности ±10°. Трубопроводы утепляются термостойкой изоляцией толщиной не менее 20 мм.
4. Пусконаладка
Система заполняется теплоносителем, удаляется воздух, настраивается контроллер по температуре подачи и разнице «коллектор–бойлер». Проверяется работа предохранительного клапана и насоса.
Интеграция с другими источниками энергии
Для круглогодичной экономии коллекторы часто комбинируют с тепловыми насосами или газовыми котлами. В солнечные дни приоритетом служит возобновляемое тепло, а при недостатке радиации автоматический трёхходовой клапан подключает вспомогательный источник. Такой каскад снижает потребление газа до 40 % и повышает общий КПД системы отопления.
Окупаемость инвестиций
Для семьи из четырёх человек система 6 м² плоских коллекторов и бойлер 300 л стоит порядка 2 500 €. Годовая экономия на газе и электроэнергии составляет в среднем 400 €. Таким образом, простая окупаемость составляет около шести лет, после чего оборудование продолжает приносить чистую выгоду. При установке вакуумных трубок затраты выше, но они оправданы для регионов с холодными зимами.
Распространённые вопросы
- Нужно ли разрешение на монтаж? — Для частных домов обычно достаточно уведомить местную строительную инспекцию, но требования могут различаться по громадам.
- Что происходит, если вода закипит? — Контроллер отключит насос, а теплоноситель уйдёт в расширительный бак; риск повреждения бойлера минимален.
- Можно ли греть бассейн? — Да, при увеличении площади панелей и установке дополнительного теплообменника для летнего режима.
Солнечные коллекторы — технологичный и экономичный способ обеспечить дом горячей водой и частично покрыть нагрузку на отопление. Их преимущества — низкие эксплуатационные расходы, экологичность и длительный срок службы. Профессиональный расчёт, правильный выбор панелей и качественный монтаж гарантируют высокую эффективность системы, которая окупается за несколько лет и служит более двух десятилетий.
